前回仮組みし、動作確認ができたので今回は車体へバックカメラとモニターを取り付けます。

センターの内装を剥がします。
参考:サブウーファー取り付けとレーダー配線取り回し修正(内装はがし)

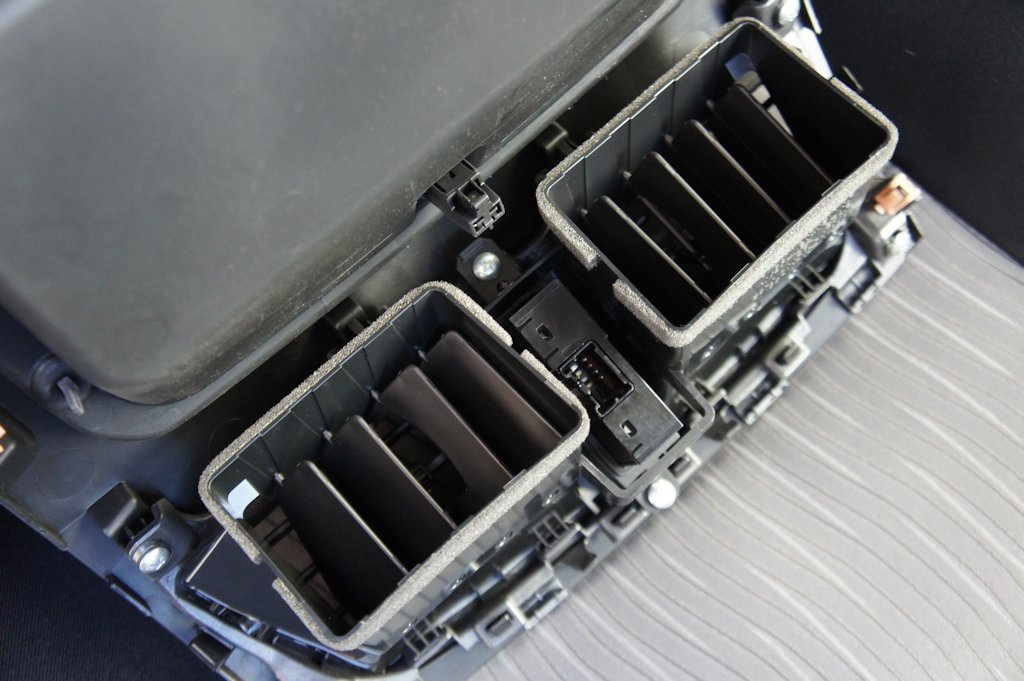

ハザードを取り外します。

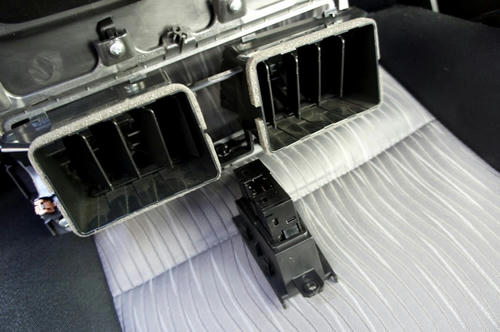

ビス2本でとまっているので、分解します。
(組み立ての時にこのビスを取り付けるの忘れた)

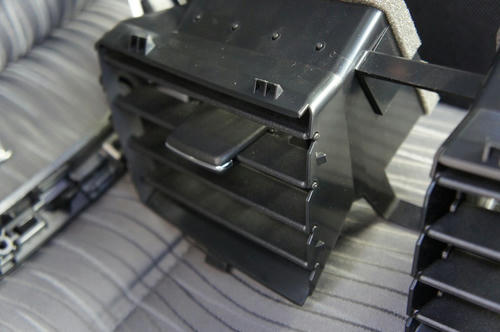

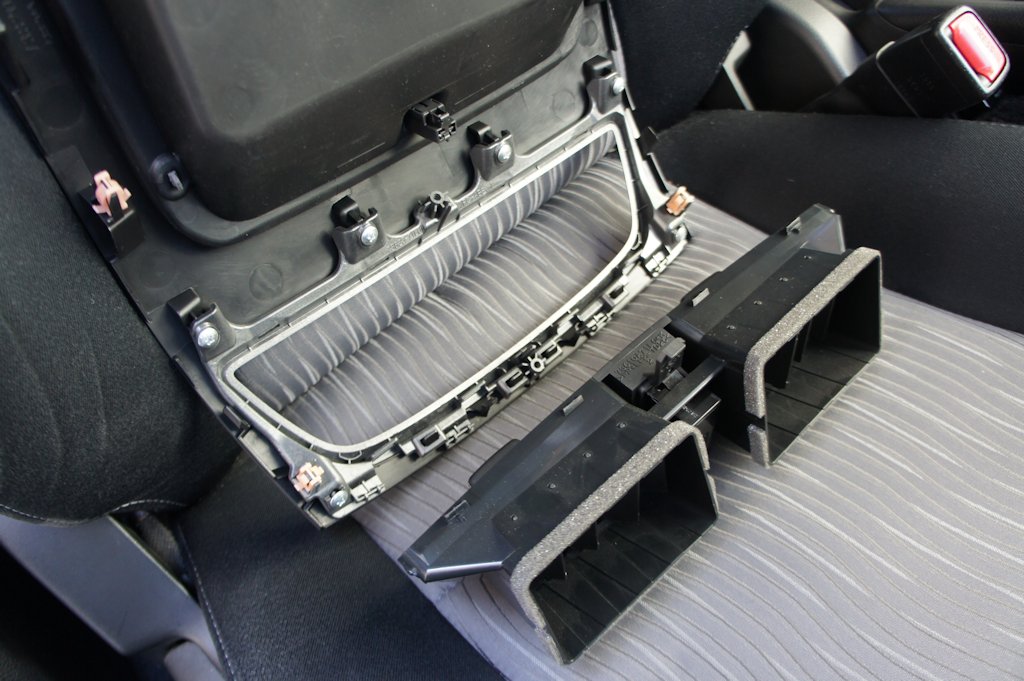

上下方向のルーバーは切り欠きに引っかかっているだけなので、引っ張り剥がします。


配線を通す部分に切り欠きを設けました。

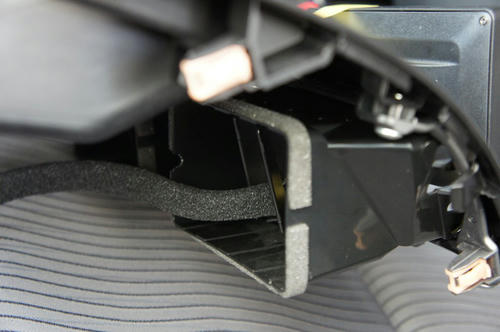

モニターの配線には両面テープのついたスポンジを貼り付け、ビビリ音と断線しない配慮を行いました。

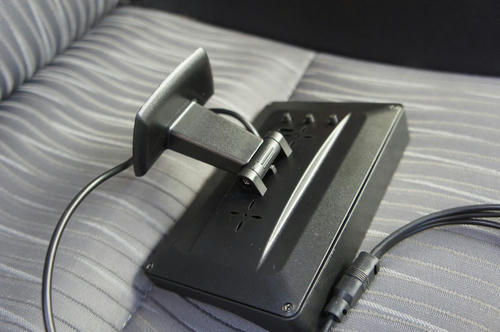

モニターのスタンドを分解し、逆に組み付けます。

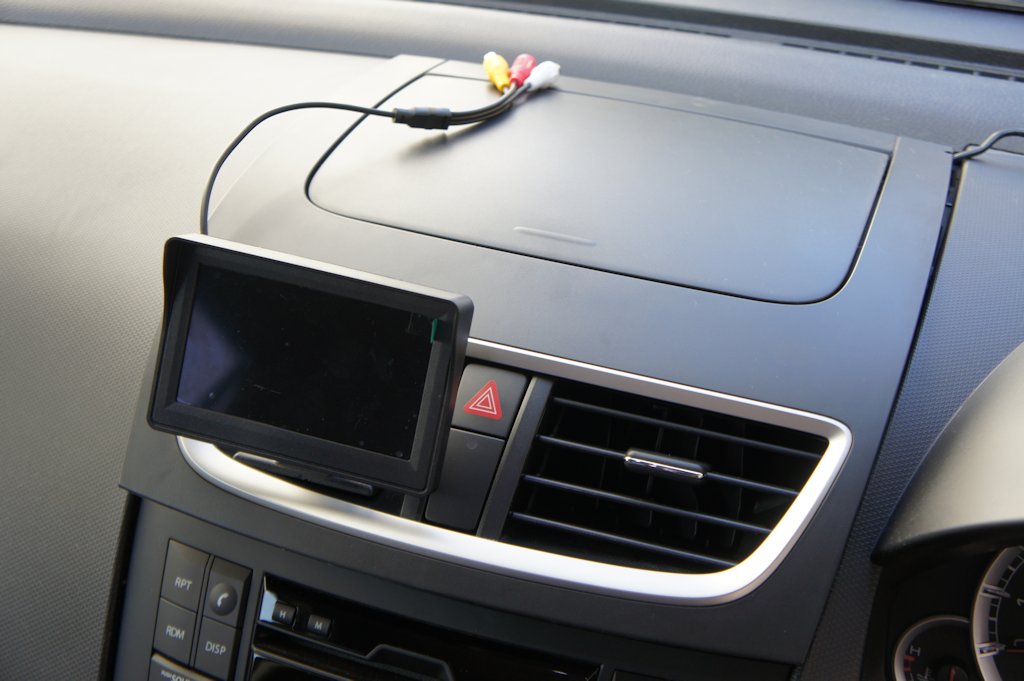

モニターは左のエアコンを犠牲にし、この位置に取り付けようと思います。モニターの配線はハザードの配線と同じ場所を通します。

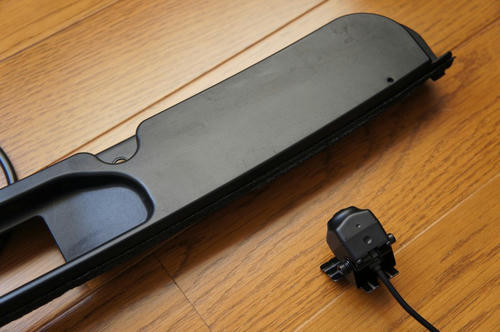

リアハッチのガーニッシュを取り外しました。分解方法は先人の方を参考にするとわかりやすいかと思います。
外部リンク:バックカメラ取り付け
外部リンク:バックカメラ取付け・・カメラ取付け編

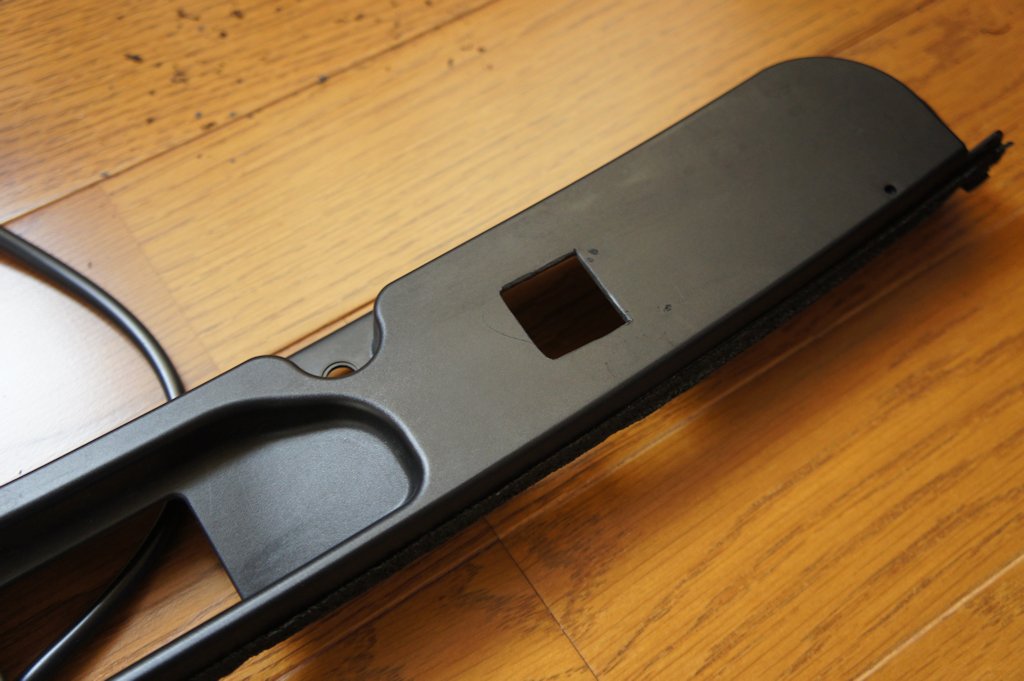

下穴として、バックカメラ本体よりちょっと小さめの穴をあけます。


車体にバックカメラを取り付け、ちょっとずつ穴を拡大していきます。
穴をあけるときに失敗して傷がついてしまいましたが、通常は見えないのでいいでしょう。

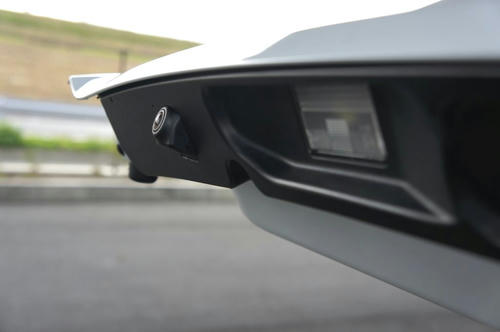

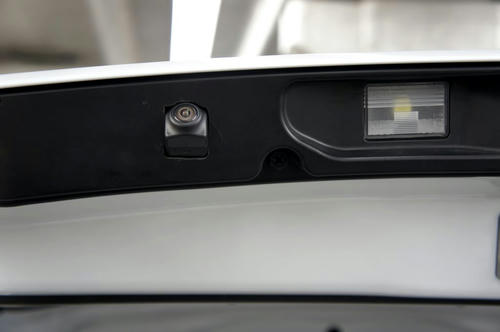

横から見るとこれくらい。
飛び出し量も少なく、穴も必要最小限にできたと思います。

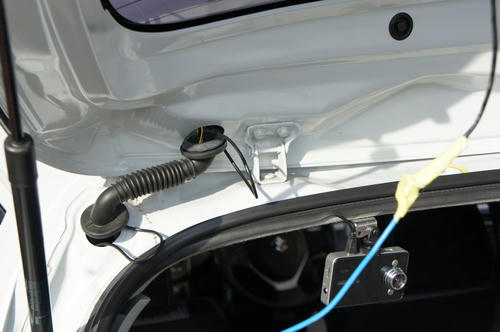

純正配線と同じルートを通るようにし車内へ引き込みます。
ゴムブーツとハッチに苦戦しました。配線通しやシリコンスプレーがあれば作業がスムーズだったのかもしれませんが、持っていないので針金ハンガーで頑張りました。

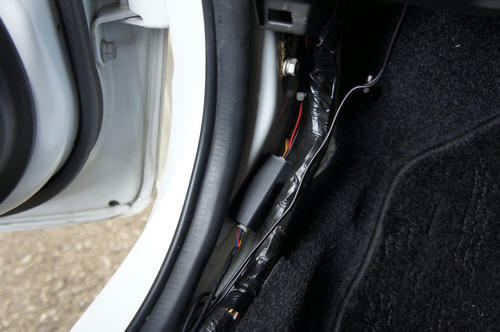

リアからフロントまで配線を通します。
以前リアのドライブレコーダーの配線と同じルートにします。
参考:ドライブレコーダーをリアに取り付ける

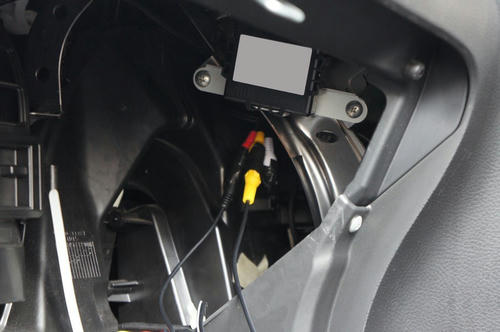

バックカメラの「電源ボックス」は助手席の足元に設置しました。


モニターとバックカメラの配線を接続し、金属部分が露出していたので念のため絶縁しておきました。

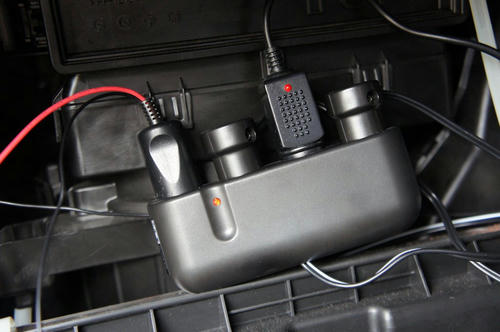

シガーソケットにプラグを差し込みます。
左からバックカメラ、リアドライブレコーダー、フロントドライブレコーダー、モニターとなります。
リアドライブレコーダーとモニターは同じ形状のシガープラグなので注意!


バックカメラの延長ケーブルは6.5m、RCA/電源ケーブルは3.0mあり、スイフトのように車体が短いと余ります。

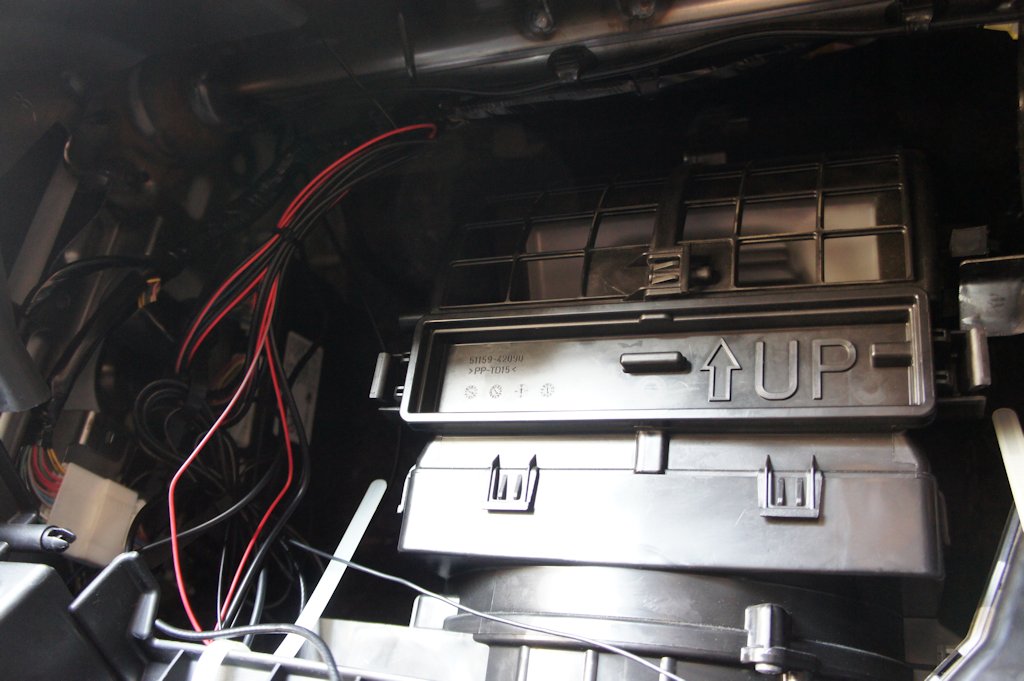

余った配線はグローブボックス裏へまとめました。


次回は実写確認を行います。
